19世紀中ごろのウルムのパイプ工房を描いたスケッチを紹介します。

ウルムで最初にクローベンを作ったヨハン・グレッケル(Johann Jacob Glöckel)で、
1733年のこと、時に31歳だった・・・と、云われている(Manger1998,p45）。
下はそれから約100年後の風景。
この頃サンクロードはブライアーの根瘤を削っているが、ウルムでは＜ニレの根瘤*＞です。ところで、あの＜クローベンの形のコンセプト＞は＜壊れにくさの完全形＞だそうです・・・　　　　　　　　　　　　　　　　　　　　　　(Manger1998,p31）
==============================================
【訂正】(2011.10.12)
*＜ニレの根瘤＞；31ページの原文には樹種名が特記されていません。ココを書いた時には、地名のウルムを樹種名のニレと混同していたようです。樹種については、pp45-47に明記されていて、ハンノキ、シラカバ、クルミ、西洋ナシの４種。なお根瘤は正しいですが、パイプ製造の末期になると、幹（にできた瘤）を使うことがあった そうです。 樹種に関しては、後日に精読します。
===============================================

図１　ウルムのパイプ製作所内の様子　(Manger1998,p31）
　　　 1841年と推定されるそうです。
　　　 ブライヤーの工程と対照すると
　　　＜エボーション作製＞、＜ボウル荒削り＞、＜ボウルターニング＞でしょうか。
　　　　
左手前(両図)に横たわったズタ袋中にある原木の形に注目。
＜ブライアー・ルート＞と殆んど同形に見えます。
ウルムでもパイプ材は、原木の＜根瘤＞、＜太い枝の根元＞、＜幹の瘤＞ から切り取ったようです(Manger1998,p31）。樹種は、ニレ、クルミ、西洋ナシ、ハンノキ、シラカバ　など　(Manger1998,ｐp46-47)。材料の乾燥や脱脂をどう処理していたか興味の湧くところですが－残念ながら目下不明です。　　　　　　　　　　　　          　　　　　　　　　　（何処かに書かれていたら、改めて追記します）


下の図は上よりも作業が進んでいて、＜ボウルの仕上げ工程＞のように見えます。

図２　ウルムパイプの製作　　　(Manger1998,pp32-34）

窓に懸かるパイプは＜ハンガリアン＞，金属蓋と柄を挿すソケットも装着済み。
右図で窓の外に見える建物は、”ウルムの大聖堂”。
                               *

以下は余談；　パイプ作りの小道具類です　

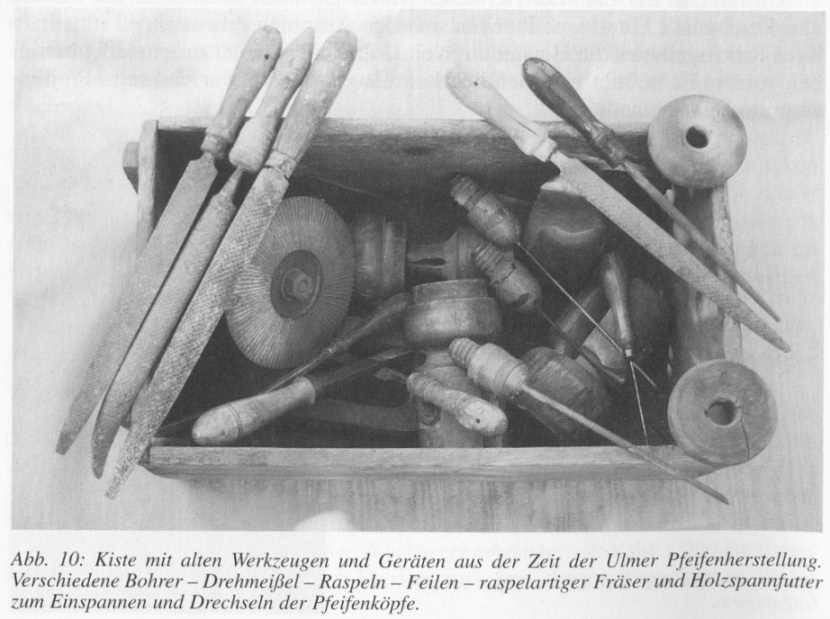

図３　パイプ製作道具一式　　　(Manger1998,p26）
　　　手作業で使う小道具の他、旋盤やドリルに着けるパーツ一式。

図４　旋盤や万力にボウルを固定する時の補助具だそうですが
　　　どのようにセットするのか？　　(Manger1998,p27）

図５　パイプの基本的な型枠というか定規です。(Manger1998,p33）
　　 　大量生産？のための必須備品と云うところでしょうか。
